煙氣(空氣)換熱器
隨著國家對環保要求的提高,低溫排放(煙氣消白)成為產熱主題需要解決的問題。余熱回收(煙氣消白)系統既滿足了環保要求,也大幅度減少了能源的浪費,投資回報期短,可在短期內成為用戶創造可觀的經濟效益,一舉兩得。
我公司致力于換熱設備的研發和制造,在借鑒國內外同行業先進技術基礎上,并與國內知名工程公司合作,不斷積累,不斷創新,開發了用于煙氣余熱回收(煙氣消白)的系列換熱器產品,包活焊接板式煙氣換熱器、列管翅片式換熱器、熱管式換熱器、氟塑管換熱器、翅片管式空氣(煙氣)換熱器(脹接)五大類產品,可用于煙氣-煙氣、煙氣-空氣、煙氣-水的換熱。

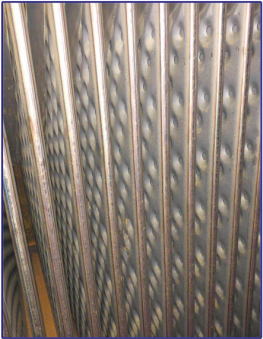

5.1焊接板式煙氣換熱器
常用于燃?xì)忮伬锏氖∶浩飨到y(tǒng)中,因其換熱效率高,造價低廉而備受歡迎,但由于其整體部件為普通不銹鋼或碳鋼材料,不具有耐低溫露點腐蝕和耐高溫條件下的硫脆的性能,并且由于其結構原因無法承受高壓工況,使用條件受到了一定的限制。同時也可應用于工業污水換熱器。

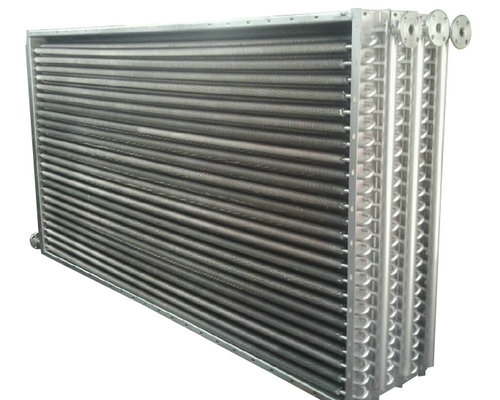

5.2翅片管式空氣(煙氣)換熱器(軋制、高頻焊接)
常用于空氣冷卻、煙氣余熱回收系統中,由于其具有高傳熱系數、體積小、性價比高的優點,得到了廣泛應用。
5.2.1翅片管型式主要分以下幾種:
5.2.1.1整體軋制式
主要用于基管抗拉強度較高,翅片材料抗拉強度較低、延展率高的復合型管材的加工,其優點是翅化比大,傳熱系數高,缺點是耐磨性、耐腐蝕性較差?;懿牧铣樘间摗⒉讳P鋼、銅等金屬材料,翅片材料多為鋁和銅。
5.2.1.2纏繞式
主要用于基管和翅片材料同時具有抗拉強度高、延展率低、硬度較高的復合型材料,其缺點是翅化比較小,傳熱系數較低。常用于碳鋼基管、碳鋼翅片的加工
5.2.1.3高頻焊接式
主要用于基管和翅片材料同時具有抗拉強度高、延展率低、硬度較高的復合型材料,其優點是傳熱系數高,耐腐蝕、耐磨性較好,缺點是翅化比較小。常用于碳鋼、不銹鋼基管,碳鋼、不銹鋼翅片的加工。

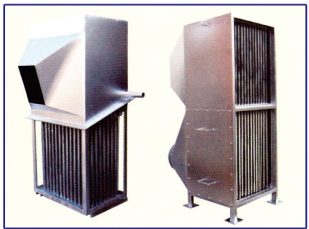

5.3 熱管式空氣(煙氣)換熱器
熱管是指一個裝有適量工作介質的真空密封管狀容器,它通過管內工作介質的二相流變化,以潛熱的形式來傳遞熱量,是一種具有特高導熱性能的新型傳熱元件:熱管理論起源于二十世紀六十年代的美國,1974年以后熱管被應用到節能領域-廢熱回收。我國自80年代以來相繼開發了熱管氣-氣換熱器、熱管氣-水換熱器、熱管余熱鍋爐、熱管蒸汽發生器、熱管熱風爐等各類熱管產品。
熱管是由鋼(鋼或鋁)管內灌充導熱介質,抽成一定的真空后密封而成,管內的工作介質由多種無機活性金屬及其化合物混合而成, 具有超常的熱活性和熱敏
感性,遇熱而吸,遇冷而放:這種熱超導工質在一定溫度下被激活,并以分子震蕩相變形式來傳遞熱量,它超強導熱性能使其導熱系數是一般金屬的一萬倍左右,傳導溫度沒有衰減并能以極快的速度傳遞(音速傳遞)。熱管分為蒸發段和冷凝段兩部分。當熱流體流過蒸發段時,管內工質汽化,從熱流體吸收汽化熱,汽化后的工質流向冷凝段,受冷凝室冷流體作用凝結并向冷流體放出潛熱,冷凝液籍毛細力和重力作用回流到蒸發段,繼續受熱汽化。這樣往復循環將大量熱量從熱流體傳遞到冷流體:
5.4翅片管式空氣(煙氣)換熱器(脹接)
主要用于空調、天然氣鍋爐余熱回收、空氣換熱系統當中,其特點是可將翅化比做到較大化,基管材料主要為不銹鋼和銅,翅片材料為不銹鋼、銅、鋁。
其特點是傳熱系數高,使用壽命長,當全部采用不銹鋼材料時,耐磨性、耐腐蝕性好。
5.5 H型翅片管換熱器
專用于燃煤鍋爐煙氣余熱回收(煙氣消白)系統當中,主要材質為耐露點腐蝕的ND鋼或雙相鋼,H型翅片可較大限度的防止煙氣在翅片管表面積灰,同時翅片間距也可以根據煙氣的含塵量進行調整,在取得合理傳熱系數和合理阻力降的情況下,設備的外形尺寸做到小尺寸。

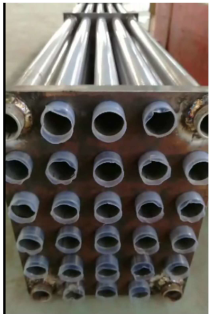

5.6氟塑管煙氣換熱器
煙氣余熱回收系統當中,露點腐蝕是換熱設備近年所面臨的一個難題,隨著國家對低溫排放的要求提高,煙氣余熱回收系統應用越來越廣泛,PTFE材料在煙氣換熱過程中,具有高耐腐蝕的優點。近幾年,國內很多換熱器廠家,常采用PTFE作為主換熱材料,但是由于其不具有耐壓性能,在使用當中受到了一定的局限性。我公司通過自主研發,生產出氟塑管復合型管材,具有高耐腐蝕性、耐壓性、耐高溫性、耐磨性、不易積灰堵塞等諸多優點,深受用戶青睞。
